4-72;B4-72、F4-72防爆、防腐离心风机

  • 所属分类:低压、中压离心风机
  • 浏览次数:605次
  • 发布日期:2020/11/27 13:48:25
  • 产品概述

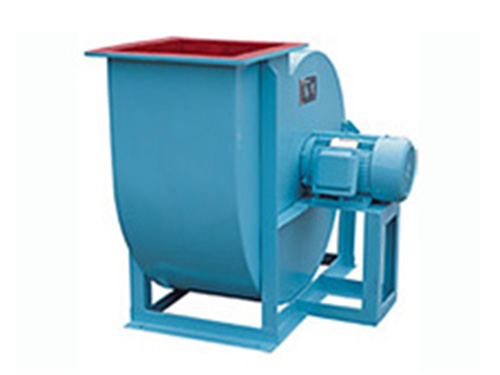

4-72;B4-72、F4-72防爆、防腐离心风机

1、用途  4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用。输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质、所含尘土及硬质颗粒物不大于150mg/m3气体温度不得超过80℃。

B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。该风机结构基本与4-72型相同、No2.8-6A采用B35型带法兰盘与底脚的电动机,No.6-12C、D电动机选用该表中与Y系列对应的YB系列,安装形式为B3。

F4-72型风机采用不锈钢、玻璃钢材质用于输送腐蚀性气体,其性能与地基尺寸同于4-72型。

2、形式  从电动机一侧正视,法轮顺时针旋转,称为右旋风机,以“右’表示;叶轮逆时针旋转,称为左旋风机。以‘左”表示。

风机的出口位置.以机壳的出风口角度表示。4-72型风机No 2.8-6出厂时均做成N种形式,使用单位根据要求再安装成所需要的位置,订货时不需注明、No 2.8出风口位置调整范围0°-225°;间隔是45°。NO.3.2-6出风口位置调整范围0°-225°,间隔是22.5°。NO.3.2-6出风口位置调整范围0°-225°,间隔是45°。NO.16、20出风口位置制成固定的三种:0°、90°、180°,不能调整,订货时需注明。

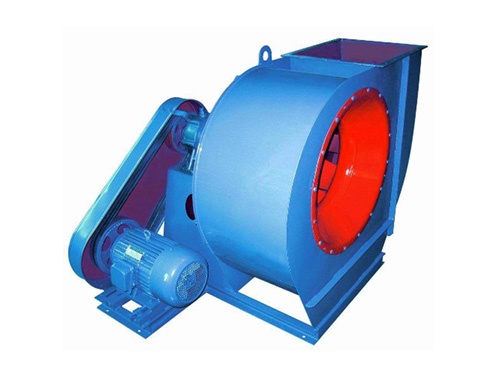

风机的传动方式有A、B、C、D四种. 4-72型风机中,NO.2.8-6采用A式传动,NO.8-12采用C、D式传动,NO.16-20采用B式传动。

3、结构特点  4-72型风机中NO.2 8-6主要由叶轮、机壳、进口风等部分配直联电动机而组成。NO.8-20除具有上述部分外,还有传动部分等。

(1)叶轮由10个后倾的机冀型叶片、曲线型前盘和平板后盘组成。用铜板或铸铝合金制造,并经动、静平衡校正,空气性能良好,效率高、运转平稳。

(2)机壳做成两种不同型式。NO.2.8-12机壳作成整体,不能拆开,NO.1-20的机壳制成三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺桂连接。

(3)进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

(4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

 4-72型离心通风机,性能参数表

机号

转速r/min

全压Pa

流量m3/h

功率 KW

电机型号

2.8A

2900

606-994

1131-2356

1.5

Y90S-2

3.2A

2900

792-1300

1688-3517

2.2

Y90L-2

3.2A

1450

198-324

844-1758

1.1

Y90S-4

3.6A

2900

989-1758

2664-5268

3

Y100L-2

3.6A

1450

247-393

1332-2634

1.1

Y90S-4

4A

2900

1320-2014

4012-7419

5.5

Y132S1-2

4A

1450

329-501

2006-3709

1.1

Y90S-4

4.5A

2900

1673-2554

416-634

7.5

Y132S2-2

4.5A

1450

5712-10562

2856-5281

1.1

Y90S-4

5A

2900

2019-3187

7728-15455

15

Y160M2-2

5A

1450

502-790

3864-7728

2.2

Y100L1-4

6A

1450

724-1139

6677-13353

4

Y112M-4

6A

960

317-498

4420-8841

1.5

Y100L-6

6D

1450

724-1139

6677-13353

4

Y112M-4

6D

960

317-498

4420-8841

1.5

Y100L-6

8D

1450

1490-2032

15826-29344

18.5

Y180M-4

8D

960

651-887

10478-19428

5.5

Y132M2-6

8D

730

376-512

7968-14773

3

Y132M-8

10D

1450

2532-3202

40441-56605

55

Y250M-4

10D

960

1104-1395

26775-37476

18.5

Y200L1-6

10D

730

637-805

20360-28497

7.5

Y160L-8

12D

960

1593-2013

46267-64759

45

Y280S-6

12D

730

919-1160

35182-49244

18.5

Y225S-8

6C

2240

1733-2734

10314-20628

15

Y160L-4

6C

2000

1380-2176

9205-18418

11

Y160M-4

6C

1800

1116-1760

8288-17056

7.5

Y132M-4

6C

1600

881-1389

7367-14734

5.5

Y132S-4

6C

1250

537-846

5756-11511

3

Y100L2-4

6C

1120

431-679

5157-10314

2.2

Y100L1-4

6C

1000

344-541

4605-9209

2.2

Y100L1-4

6C

900

278-438

4144-8288

1.5

Y90L-4

6C

800

220-346

3684-7367

1.1

Y90S-4

8C

1800

3143-3032

19646-25240

30

Y200L1-2

8C

1800

2920-2302

28105-36427

37

Y200L2-2

8C

1600

2478-2390

17463-22435

22

Y180M-2

8C

1600

1816-2303

24982-32380

30

Y200L1-2

8C

1250

1106-1507

13643-25297

11

Y160M-4

8C

1120

1166-1209

12224-15705

7.5

Y132M-4

8C

1120

887-1124

17487-22666

11

Y160M-4

8C

1000

929-963

10914-14022

5.5

Y132S-4

8C

1000

707-895

15614-20237

7.5

Y132M-4

8C

900

752-779

9823-12620

4

Y112M-4

8C

900

572-725

14052-18213

5.5

Y132S-4

8C

800

452-615

8732-16190

3

Y100L2-4

8C

710

468-485

7749-9956

2.2

Y100L1-4

8C

710

356-450

11085-14368

3

Y100L2-4

8C

630

280-381

6876-12749

2.2

Y100L1-4

10C

1250

1877-2373

34863-48797

37

Y225S-4

10C

1120

1505-1902

31237-43722

30

Y200L-4

10C

1000

1199-1514

27890-39038

18.5

Y180M-4

10C

900

970-1225

25101-35134

15

Y160L-4

10C

800

766-967

22312-31230

11

Y160M-4

10C

710

603-761

19082-27717

7.5

Y132M-4

10C

630

475-599

17571-24594

5.5

Y132S-4

10C

560

375-473

15618-21861

4

Y112M-4

10C

500

299-377

13945-19519

3

Y100L2-4

12C

1120

2172-2746

53978-75552

75

Y280S-4

12C

1000

1969-2185

48195-60397

45

Y225M-4

12C

1000

1729-1859

63953-67457

55

Y250M-4

12C

900

1399-1767

43375-60712

37

Y250M-6

12C

800

1376-1395

38556-41973

22

Y200L2-6

12C

800

1104-1321

45391-53966

30

Y225M-6

12C

710

869-1097

34218-47895

18.5

Y200L1-6

12C

630

684-883

30362-42498

15

Y180L-6

12C

560

673-682

26989-29381

7.5

Y160M-6

12C

560

540-646

31774-37776

11

Y160L-6

12C

500

430-543

24097-33728

7.5

Y160M-6

12C

450

434-440

21687-23610

4

Y132M1-6

12C

450

348-417

25532-30356

5.5

Y132M2-6

12C

400

275-347

19278-26983

3

Y132S-6
